中石油可燃有毒氣體報警器，在石油化工領域應用最為廣泛，在這個行業里產生的危險易燃?xì)怏w居多。主要的易燃?xì)怏w有，石油液化氣，甲烷，還有一些烴類氣體最為常見，都是容易發生危險爆炸的氣體，常使用甲烷泄漏報警器。
在化工領域可燃有毒氣體報警器也應用廣泛，該行業產生的有毒氣體常見的有硫化氫，氯氣，氨氣，氯化氫，二氧化硫，一氧化碳等等種類的有毒氣體，常用硫化氫氣檢測儀，因此在該行業中對可燃?xì)怏w和有毒氣體的檢測就顯得很重要。很多監控廠還涉及到與環保局信息數據對接。要求將氣體檢測數據上傳到監管部門，因此就需要考慮遠程監控設計方案，鑒于以上情況推薦設計施工方案如下：
在化工領域可燃有毒氣體報警器也應用廣泛，該行業產生的有毒氣體常見的有硫化氫，氯氣，氨氣，氯化氫，二氧化硫，一氧化碳等等種類的有毒氣體，常用硫化氫氣檢測儀，因此在該行業中對可燃?xì)怏w和有毒氣體的檢測就顯得很重要。很多監控廠還涉及到與環保局信息數據對接。要求將氣體檢測數據上傳到監管部門，因此就需要考慮遠程監控設計方案，鑒于以上情況推薦設計施工方案如下：

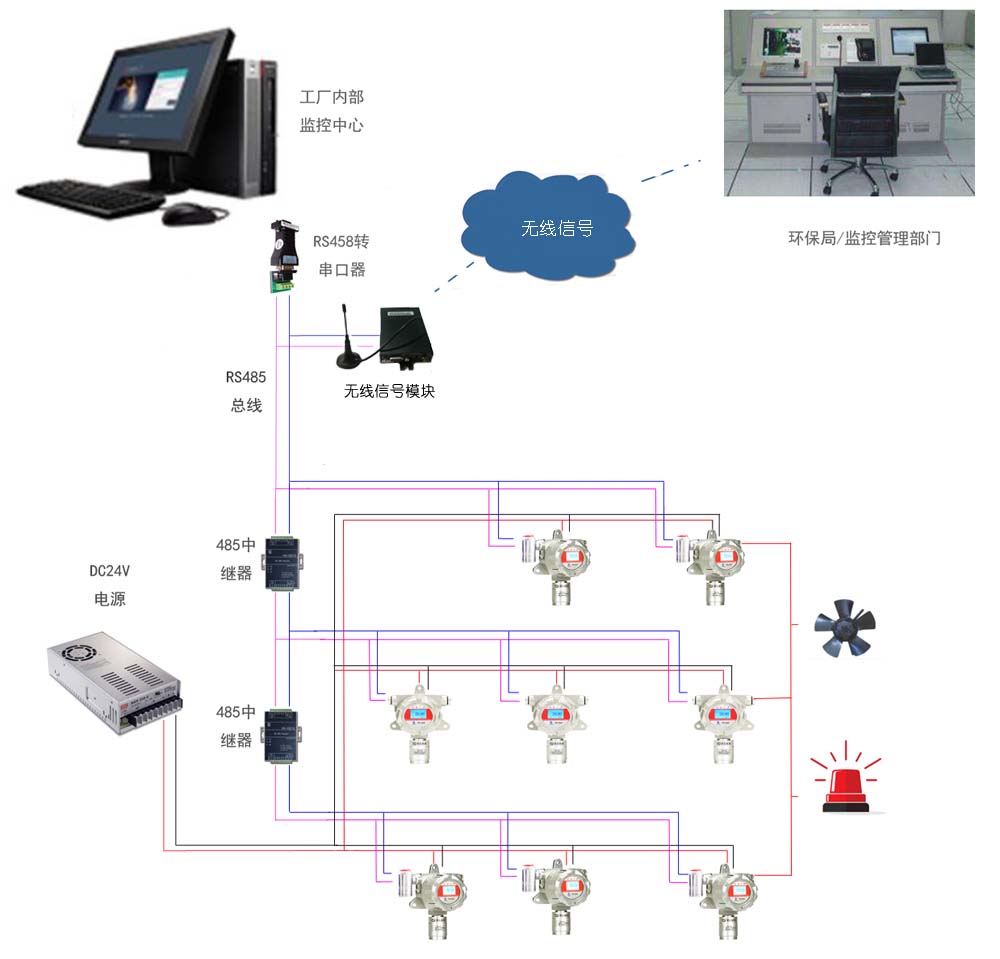

化工可燃有毒氣體報警器施工設計方案拓?fù)鋱D：
可燃有毒氣體報警器施工方案配置制清單：
| 序號 | 產品名稱 | 規格 | 數量 | 備注 |
| 1 | 可燃?xì)怏w探測器 | PN-2000-EX（石油液化氣，甲烷，烴類氣體等） | 待定 |
測量范圍：0-100%lel 防爆等級：CT6 輸出信號：4-20MA,RS485接口 報警繼電器信號 防護等級IP65 |
| 2 | 可燃有毒氣體報警器 | PN-2000系列（硫化氫，氯氣，氨氣，氯化氫，二氧化硫，一氧化碳等等） | 待定 | 測量范圍：0-100ppm 防爆等級：CT6 輸出信號：4-20MA,RS485接口 報警繼電器信號 防護等級IP65 |
| 3 | 工業氣體控制主機 | PN-M200-K | 2臺 | 說明：廠區1臺；遠程環保局控制中心1臺。 |
| 4 | UPS電源 | 1臺 | 若有考慮停電需保持1-2時間的正常探測，則考慮配套，否則使用普通的電源箱即可。 | |
| 5 | 通訊線 | 專用屏蔽雙絞線 ZC-RVVP-2X1.0mm2 |
待定 | 用于現場儀表和廠區氣體控制主機間的通訊連接線，長度實際考慮 |
| 6 | 阻燃電源線 | 2X1.5mm2屏蔽線 ZC-RVV-2X1.5mm2 |
待定 | 用于現場儀表和廠區氣體控制主機間的電源連接線，長度實際考慮 |
| 7 | 鍍鋅鋼管 | 直徑32mm | 待定 | 用于現場儀表和廠區氣體控制主機間的線纜穿管保護用。 |
| 8 | 防爆接線盒 （直通） |
DN32 | 待定 | 請結合實際走線位置考慮數量 |
| 9 | 防爆接線盒 （三通） |
DN32 | 待定 | 請結合實際走線位置考慮數量 |
| 10 | 角鋼支架 | Q235 | 待定 | 用于固定支撐鍍鋅鋼管，數量結合實際考慮。 |
| 11 | 防爆擾型管接頭 | 接頭規格M30-M20x1.5 長度30厘米 |
待定 | 每個儀表的電氣接口與鍍鋅鋼管的鏈接處用。有多少個儀表，則需要配套多少條防爆擾型管。 |
| 12 | 可燃有毒氣體報警器固定式安裝立柱 | 待定 | 說明：如安裝的監測點位無法支撐固定氣體檢測儀，則需單獨考慮加裝固定立柱用于固定檢測儀。 | |
| 13 | 無線GPRS模塊 | 1個 | 用于廠區儀表與遠程環保局監控中心之間的無線傳輸。 | |
| 14 | 集線器 | 待定 | 用于現場儀表通訊線分支匯集。主要用于信號隔離，信號放大，線路匯集用途。 |
